Рукава высокого давления

Рукава высокого давления – это гибкие трубопроводы, иногда их ещё называют шланги высокого давления. Применяются для подачи жидкостей, эмульсий, масел, газов. Конструкция РВД следующая. Внутренний слой, силовой каркас сделан из металлической или текстильной оплетки, наружный из резины. Резиновый слой рукава высокого давления изготовляют методом экструзии, а силовой каркас, металлическую или текстильную оплетку, накладывают на сборочных станках специальными машинами.

Применение рукавов высокого давления

Для транспортировки под давлением масел (гидравлических и минеральных) в гидравлических системах, жидкого топлива, а также в других узлах и агрегатах применяется резиновый рукав высокого давления. Потребители – производители тяжелой техники, сервисные компании, а также производители различного гидравлического оборудования. Гидравлический рукав применяется на горнодобывающей, нефтеперерабатывающей, лесной, сельскохозяйственной, дорожно-строительной технике, а также в коммунальном хозяйстве. Рукав высокого давления – это важное звено в гидравлической системе любой техники, к выбору которого необходимо относиться внимательно, так как от его качества зависит не только продолжительность работы, но и безопасность оператора.

Основными параметрами шлангов высокого давления являются:

Внутренний диаметр
Наружный диаметр
Наружный диаметр по навивке или оплетке
Рабочее давление
Разрывное давление (равно четырехкратному рабочему)
Минимальный радиус изгиба согласно стандарта EN либо SAE
Вес (кг) 1 метра
Количество циклов при импульсном испытании (не менее 150 000 импульсных циклов для всех типов)

Мы можем предложить следующий ассортимент рукавов.

Стандартные оплеточной конструкции

Самые распространенные гибкие гидравлические рукава, производство которых регламентируется в Европе стандартами ЕN 853 и ЕN 857. Эти стандарты регламентируют изготовление РВД, которые предназначены для работы с гидравлическими жидкостями по ISO 6743-4 в диапазоне от -40°С до +100°С, а также для эмульсий масла и воды в диапазоне от -40°С до +70°С. Требования применимы и для наших РВД, т.к. в российских гидроприводах, как правило, используются жидкости, соответствующие данному ISO.

Типы соответствующие стандарту EN 853:

1ST, 2ST – с одной и двумя оплетками из латунированной проволоки, по конструкции и основным показателям близки к требованиям ГОСТ 6286-73.

1SN, 2SN – по конструкции не отличаются от рукавов РВД 1ST, 2ST, но имеет более тонкий наружный слой резины, что позволяет выполнять опрессовку фитингами и муфтами без предварительной зачистки наружного слоя резины. Минимальный радиус изгиба соответствует ГОСТ 6286-73.

EN 853 – все РВД по данному стандарту были подвергнуты динамическим испытаниям при рабочем давлении, удовлетворяющем требованиям ГОСТ 6286-73.

EN 857 – регламентирует производство РВД, которые были ранее известны как "компакт". Они специально разрабатывались для кранов, поэтому обладают уменьшенным радиусом изгиба и выпускаются двух типов.

1SС, 2SC – с одной и двумя оплетками, операционные нагрузки, среды и температуры соответствуют рукавам произведённым в соответствии со стандартом EN 853. Имеют радиус изгиба и вес меньше на 40%, что обеспечивает их высокие потребительские свойства.

Морозостойкие РВД оплеточной конструкции

Зимой, когда температура окружающего воздуха ниже нулевой отметки, необходимо применять другие гидравлические шланги, изготовленные из особого состава резины, которые предназначены для использования в условиях отрицательных температур. Существенным отличием морозостойких рукавов от стандартных является использование пластификаторов при подготовке резиновой смеси. Они значительно смягчают резину, делают её более эластичной и понижают температуру стеклования. Эти свойства позволяют при низких температурах сохранить эластичность и продлить срок эксплуатации.

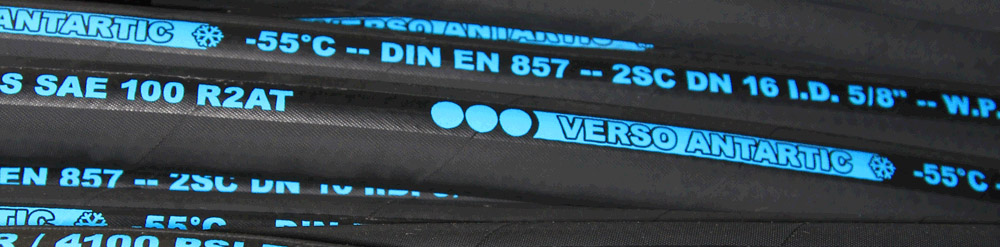

Шланги под торговой маркой VERSO ANTARCTIC могут работать при температурах до -55°С, но их также можно использовать и при высоких температурах.

Данные рукава выпускаются по типам 1SN, 1SC, 2SN, 2SC и 3SK – аналог стандартных шлангов навивочной конструкции 4SH. VERSO ANTARCTIC можно комплектовать с любыми фитингами.

При эксплуатации морозостойких рукавов рекомендуется устанавливать морозостойкую пластиковую защиту VERSO ярко-красного цвета, отличающуюся особым составом пластика, которую можно также как рукав эксплуатировать до -55 °С.

Рукава высокого давления для моек применяются на передвижных и стационарных моющих системах повышенного давления для транспортировки воды и моющих растворов. Внутренний слой изготовлен из водостойкой синтетической резины. Рукава для моек способны выдерживать диапазон температур от -40°С до +155°С.

РВД навивочной конструкции в соответствии с ЕN 856 и SAE 100:

4SP – с четырьмя спиральными навивками стальной проволоки для средних давлений.

4SH – с четырьмя навивками из особо прочной проволоки для высоких давлений.

R13, R15 – многоспиральный (обычно шестинавивочный) рукав для особо тяжелых условий работы, с повышенным сроком службы при высоких давлениях и больших импульсных нагрузках.

Данная продукция выпускается в Европе ограниченным количеством фирм, небольшими партиями, большую часть из которого составляют 4SP. Начиная с 1998 года, тенденция начала изменятся в сторону увеличения производства рукавов 4SH, которые широко применяются на технике (экскаваторах) фирм CASE, CATERPILLAR, KOMATSU, HITACHI и др. Рабочее давление, герметичность и минимальное разрывное давление наибольшее у 4SH, минимальное – у R12. Рукав 4SP и 4SH при импульсных нагрузках согласно ISO 6803 при температуре 100°С выдерживают минимум 400 000 циклов. Рукав R12 и R13 при 120°С выдерживают не менее 500000 двойных циклов при давлении на 133% выше рабочего.

Продукция “H-POINT” подразделяются на три класса. Отличительными особенностями каждого из них является соотношение цены и качества.

Класс BASIC

Производятся под брендом TRAKTOR и POWERMASTER, которые имеют низкую стоимость и полностью соответствуют всем мировым стандартам. Между собой рукав POWERMASTER и TRAKTOR отличаются только сроком службы. Если гидравлический рукав TRАKTOR при среднестатистической нагрузке выдерживает более 200000 циклов, то POWERMASTER более 260000 циклов. Тестирования проводились в лаборатории компании TIEFFE S.p.A. Аналогами для конкурентного сравнения продуктов POWERMASTER являются шланги торговых марок СВАРОГ (Россия), POLYHOSE (Индия). Продукция изготавливаются фиксированной длины 20, 50 либо 100 метров в бухтах.

Класс STANDARD

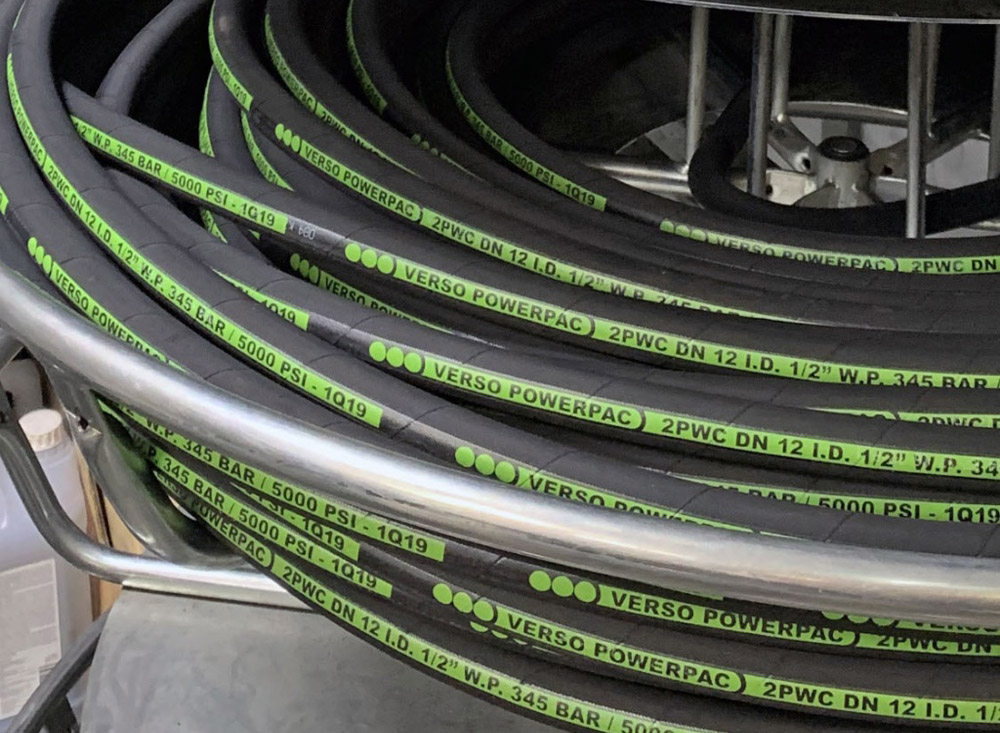

Представлен продукцией итальянской компании Alfagomma и отличаются примерно на 20% по цене от класса BASIC, но при этом существенно улучшены их эксплуатационные характеристики. Все РВД выдерживают более 500000 циклов, а многие из них более 800000 циклов. В этом классе вы найдете РВД под брендом VERSO и H-POINT, которые производятся в Италии. Они отличаются повышенными эксплуатационными характеристиками, ярким дизайном. Рукав VERSO имеет отличия по модификациям и типам, у каждого из которых существует свое название: 1SN, 2SN называются VERSO MULTIFLEX; 4SP, 4SH – VERSO EXTREME; морозостойкие шланги для использования при температурах до –55ºС – VERSO ANTARCTIC; 1SC, 2SC – VERSO COMPACT; R13, R15 – VERSO HARDEX, рукава для моек VERSO CLEANING. Необходимо отметить отдельно продукцию H-POINT, которая полностью соответствует своими параметрами и характеристиками аналогичным типам рукавов VERSO, но поставляется только для участников Проекта “Эйч-Поинт”, франчайзи, по специальной цене в качестве специального предложения!

Класс PROFESSIONAL

Представлен продуктами, произведенными на заводе ALFAGOMMA (Италия), а также PARKER (США). В Россию они поставляются под брендом DUNLOP HIFLEX, ALFAGOMMA и соответствуют высшему сегменту качества. Могут служить более 5 лет без необходимости замены. Импульсные испытания подтверждают возможность их использования при количестве циклов, приближающихся к 1 млн. импульсов. Эти РВД устанавливают производители самой высококачественной и надежной техники. В последнее время появилась тенденция к установке таких рукавов и на отечественную технику. Это не только благотворно отражается на имиджевой составляющей, но что самое главное, улучшает её эксплуатационные свойства.
